機能201−設計ＣＡＤデータ変換機能

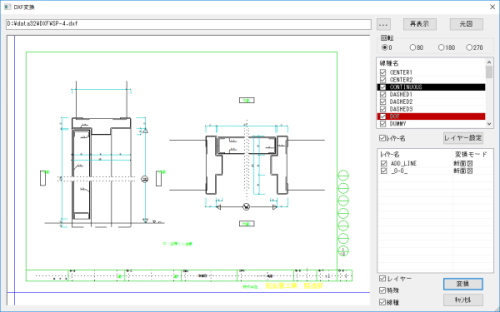

• 変換する断面図の線種とレイヤーを設定して変換を行います。

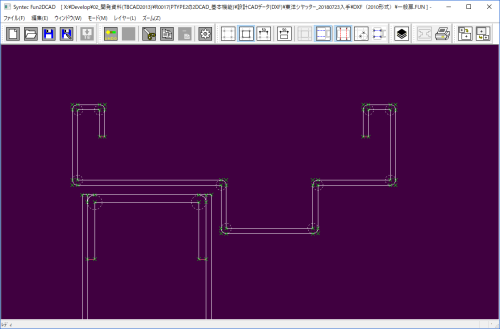

• ２ＤＣＡＤに変換された断面図が表示され、ＴＢＣＡＤデータ変換機能でＴＢＣＡＤの部品データに変換することができます。


機能202−ＴＢＣＡＤデータ変換機能

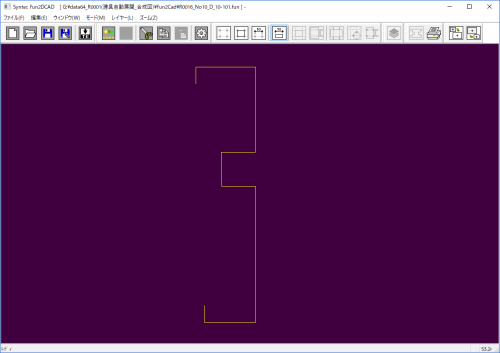

• ２ＤＣＡＤでデータ変換する図形のレイヤーを指示します。

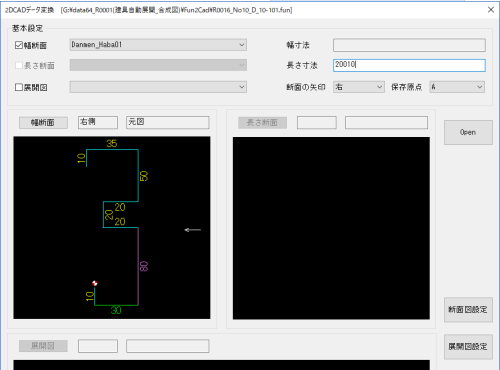

• ２ＤＣＡＤ変換画面にデフォルメされた断面図が表示され、部品情報を入力してＴＢＣＡＤの部品データに変換します。


機能203−マクロデータ機能

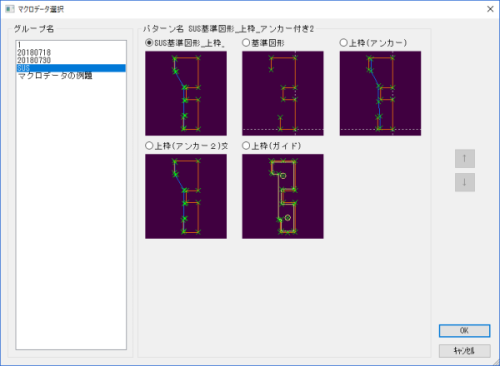

• マクロデータを一覧から選択します。
  ・手動モードは、マクロ登録から該当するデータを選択します。
  ・自動モードは、ＴＢＣＡＤの断面図と比較して、一致するマクロ登録データが一覧され、 該当するデータを選択します。

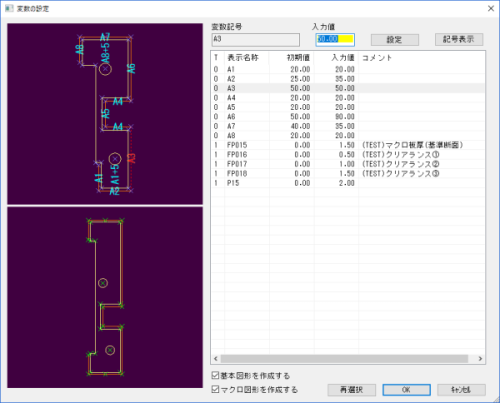

• 基本図形の変数に数値を設定すると、変形したマクロ図形が２ＤＣＡＤに表示され、ＴＢＣＡＤデータ変換機能でＴＢＣＡＤの部品データに変換することができます。([機能-05]参照)
  変数に 符号パラメータや記号パラメータを設定しておくと、自動的に数値を取り込みます。
  ・手動モードは、対話式に変数の数値を入力します。
  ・自動モードは、ＴＢＣＡＤの断面図の寸法が反映され、入力は不要です。
