商品情報/ＴＢ-ＣＡＤ６４ Ｐｒｅｍｉｕｍ Ｅｄｉｔｉｏｎ/共通機能PRODUCTS


　「TB-CAD64 Premium Edition」は、共通機能と三種類の機能に分かれています。
  • 共通機能
  • 管理機能 (Management Pack)
  • 2D機能 (2DCAD Pack)
  • 3D機能 (3DCAD Pack)

    機能001−工事一覧の高速表示機能

    TB-CAD32では実現できなかった高速表示が可能になり、工事データがストレスなしに表示されます。
    <検証結果>
      工事Noの件数：22224件
      Windows10のネットワーク環境で運用
     管理NoをOFFの状態の操作  TB-CAD32  TB-CAD64
     起動後の初回起動時間  3分20秒  10秒
     ２回目以降の起動時間  3分20秒  8秒

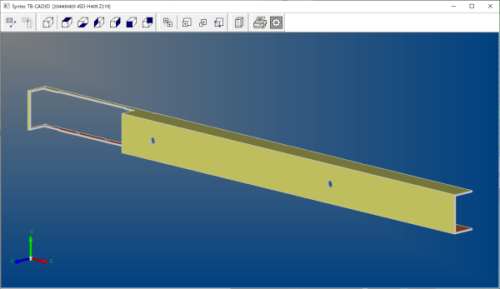

    機能002−部品3D参照機能

    　自社開発の3DCADエンジンで3D描画しています。

    機能003−符号パラメータの共有化機能

    　複数の符号間でパラメータリンクを設定すると、符号パラメータを共有化させることが可能です。開口寸法や金物高さなどの符号パラメータを共有化することにより、バラ図の寸法間違いを防ぐことができます。

    機能004−符号以下で有効な符号パラメータだけの参照機能

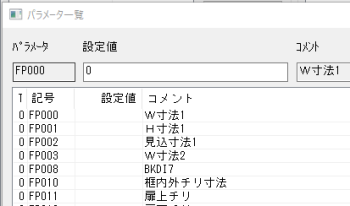

    　[パラメータ一覧]で、符号以下で使用されている符号パラメータだけを一覧させる機能です。符号パラメータの設定漏れが解消されます。『機能003−符号パラメータの共有化機能』と併用利用が可能です。

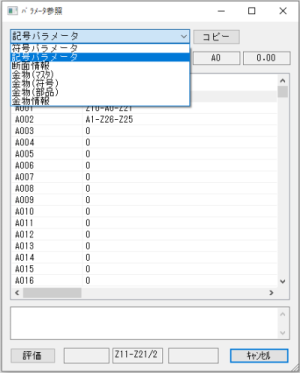

    機能005−パラメータ参照機能

    　符号パラメータ、記号パラメータ、断面パラメータなどを参照することが可能です。

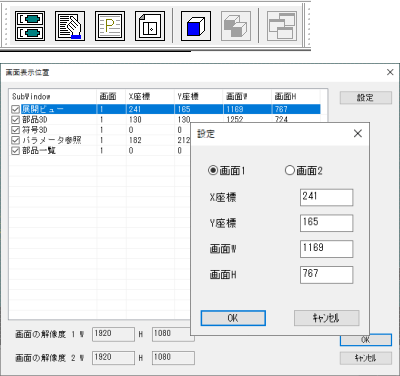

    機能006−展開図の画面表示位置機能

    　各画面の表示位置とサイズの設定が可能です。

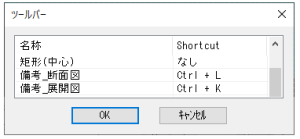

    機能007−展開図の保存原点のショートカットキー設定

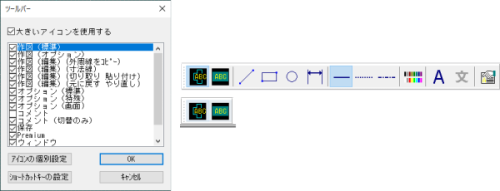

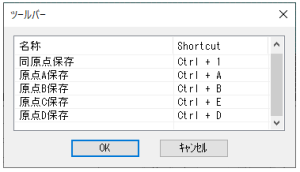

    [ツールバー]−[ショートカットキーの設定]の「同原点保存」「原点A保存」「原点B保存」「原点C保存」「原点D保存」で保存のショートカットキーが設定できます。
    　

    機能008−保存原点による展開図の色設定機能

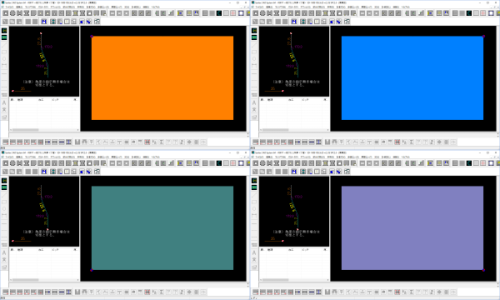

    　展開図のそれぞれの保存原点でプレートの色設定が行えます。保存原点の間違いを防ぐための機能で、保存時に差込穴も含め全体的に色が反映されます。

    機能009−円形の図形サイズ選択機能

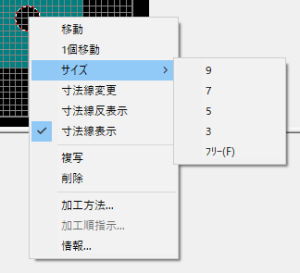

    　既存の円形の図形サイズの変更が可能です。

    機能010−アールの面取り加工機能

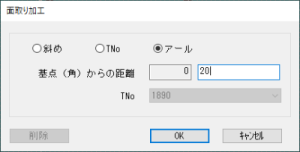

    　外アールの面取り加工が可能です。

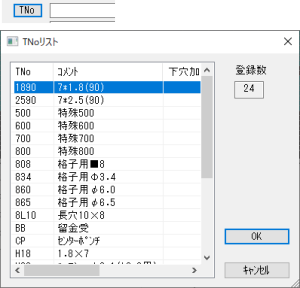

    機能011−Tno選択ボタン

    　[Tno]ボタンを押下すると、Tnoマスタから選択が可能です。

    機能012−部品・加工データの切り替えボタン

    • 部品データの切り替えボタン | 当該符号データ内の部品データの情報に切り替ります
    • 加工データの切り替えボタン | 当該部品データ内の加工データの情報に切り替ります

    機能013−備考コメントのコマンド切り替え機能

    • コメント図形以外でマウス右からメニューを起動させ、「備考_展開図」「備考_断面図」「符号・部品保守」「展開図へ」で画面の切り替えが可能です。
      　
    • [ツールバー]に[□コメント]と[□コメント(切替のみ)]の設定あります。□コメント(切替のみ)の設定でもマウス操作による作図と編集が可能です。
      　
    • [ツールバー]−[ショートカットキーの設定]で「備考_展開図」「備考_断面図」の画面の切り替えのショートカットキーを設定できます。
      　

      機能014−コメント図形の複写機能

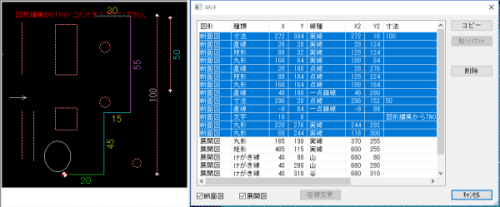

      • 一覧画面で複写元の部品データのコメント図形を選択して、他の部品データに複写することが可能です。
        　

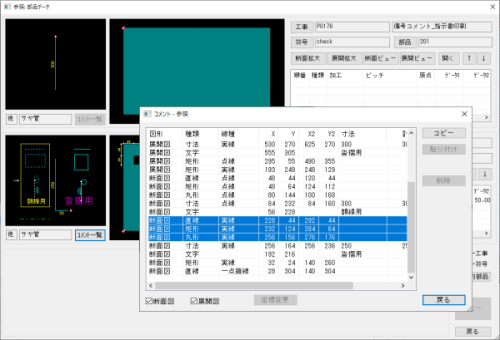

      • [参照]−[コメント一覧]で部品データのコメント図形を選択して、他の部品データに複写することが可能です。
      • 貼り付け時、回転/反転の指示が可能です。

      機能015−コメント図形の編集機能

      コメント図形の編集機能が増えています。コメント図形を選択してマウス右でメニューを起動させます。
      　
      • [回転]−[90度回転｜180度回転｜270度回転]で図形の回転が可能です。
      • [反転]−[左右反転｜上下反転]で図形の反転が可能です。
      • [座標反転]で寸法線の寸法表示が反転します。
      • [寸法線]−[あり｜なし]で寸法線の表示の有無の設定が可能です。
      • [指示書印刷]−[あり｜なし]で作業指示書の印刷の有無の設定が可能です。

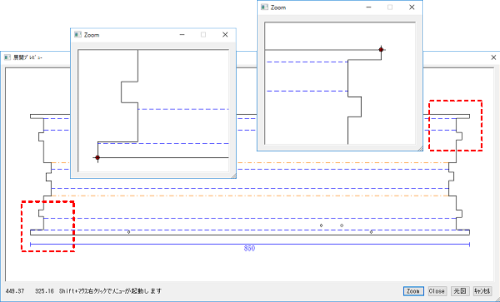

      機能016−DXFビューのZoom機能

      　「断面ビュー／展開ビュー」において、複数のZoom画面を表示することができる機能です。また、Zoom間の2点選択の寸法表示が可能です。Zoom画面のサイズ・位置は、前回起動時の最後のZoom画面を記憶します。
