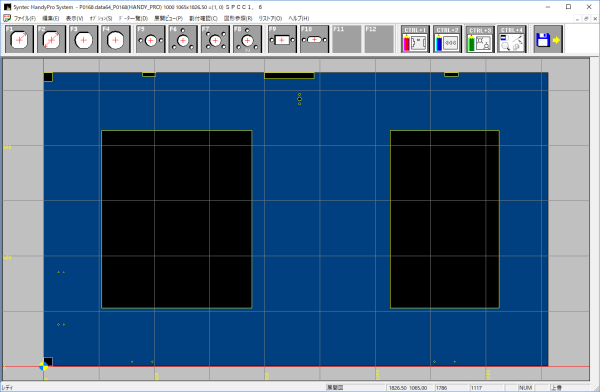

簡易バラ図入力プログラム(Handy Pro Package)の特徴

簡易バラ図入力プログラム(Handy Pro Package)は、手書きされたバラ図を見ながらの入力で、タレパンのＮＣデータを作成するプログラムです。

• マウスを使わずファンクションキーの操作で図形入力ができるので、スピードアップが図れます。
• パターン図形・パーツ図形・金物図形の利用で入力の手間が省けます。
• TB-CADで作成したバラ図と合わせて、ネスティングやタレパンデータの作成まで可能です。

---

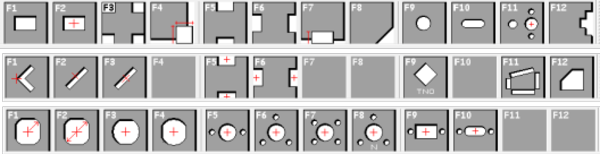

作図パターン

鋼製建具のバラ図で必要な作図パターンを準備しています。

• ＣＴＲＬキーで作図パターンブロックの切り替えを行います。
• 作図パターンはファンクションキーで選択ができます。

---

加工方法の選択

タレパンの加工方法を選択します。

• 矩形・角切・横切・縦切の作図パターンで加工方法が選択できます。。

---

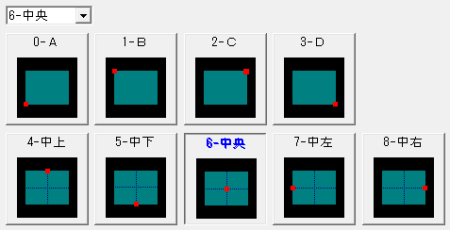

作図原点の選択

作図パターンの作図原点を選択します。

• 四隅(A/B/C/D)・中心(上/下/右/左/中央)からの作成原点が選択できます。

---

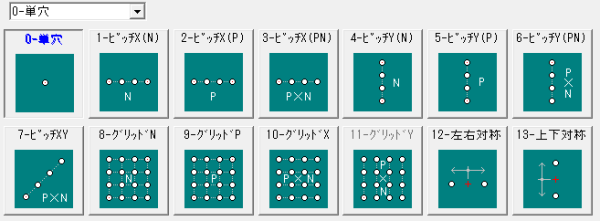

作図方法の選択

作図パターンの作図方法を選択します。

• 単穴・ピッチ・グリッド・対称の作成方法が選択できます。

---

相対座標と絶対座標の入力

• 連測入力時に前の作図から相対座標と絶対座標の入力方法が選択できます。

---

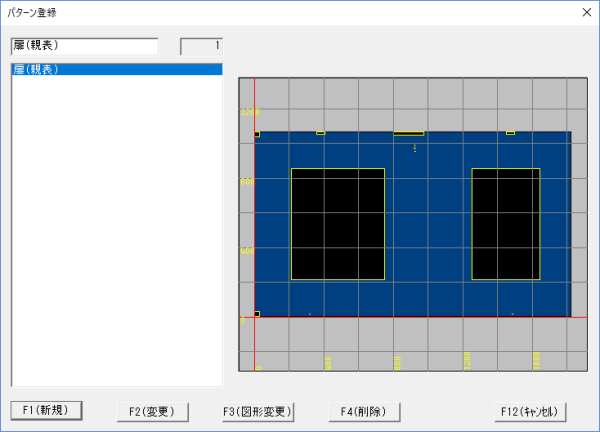

パターン図形登録

• バラ図をパターン登録して、再利用により入力の手間が省けます。

---

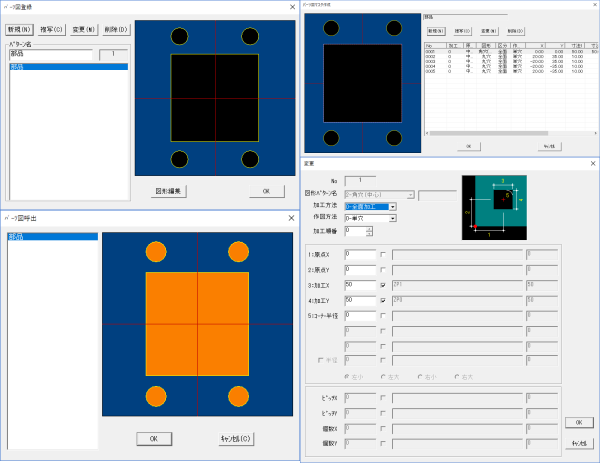

パーツ図形登録

• 金物図形以外の作図パターンをパーツ図形として登録できます。

---

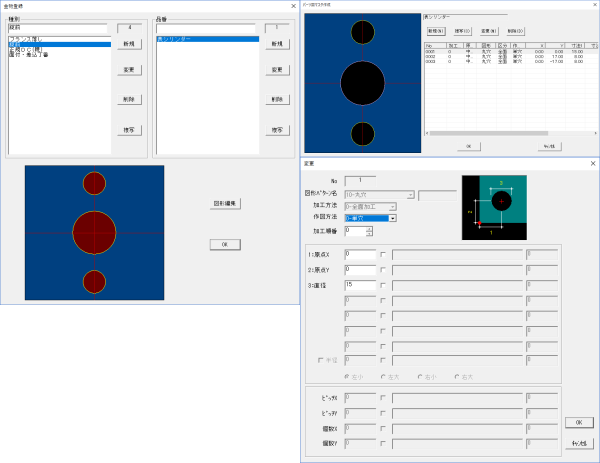

金物図形登録

• 金物図形をパターン図形として登録できます。

---
