商品情報/TBCADプログラムPRODUCTS


 TBCADシステムは、スチールサッシ/ステンレスサッシ/配電盤などの鈑金業界のバラ図作成から、タレパン/プレーナ/ブレスブレーキなどの工作機械のNCデータ作成まで行えるCAD/CAM/NESTシステムです。
 バラ図は作業者が見やすいようにイメージサイズで描画できます。また、断面図や展開図が同じだが寸法が変化するような図形は、パラメータ変数を利用したマスタ図形の登録ができます。

TBCADプログラム(バラ図作成プログラム)

 TB-CADプログラムには、32bit版のTB-CAD32と64bit版のTB-CAD64(2018年1月リリース予定)をご用意しております。
 TB-CAD64は、基本的にはTB-CAD32と同じ機能ですが、TB-CAD32では実現できなかった高速表示が可能になり、工事データがストレスなしに表示されます。
 また、TB-CAD64専用のオプション機能『TB-CAD64 Premium Edition』のご利用により、よりバラ図作成の効率が向上します。詳しくは こちら を選択して下さい。

バラ図の手書き作業

 展開図(バラ図)を用紙に手書きするように、コンピューター上にキーボードとマウスを使用して展開図を書きます。 スチールサッシ/ステンレスサッシ/配電盤などの鈑金業界向けに限定してプログラム開発を行なっているため、普段の作業手順と同じ方法で展開図を作成します。
 断面の曲げ計算が不要になることや、金物入力が簡単に行え、また切欠形状のパターン化ができます。 断面図の寸法を変更する展開図の切り欠き寸法も関連して変化します。また材質や板厚が変った場合でも切断寸法を自動的に計算いたします。

バラ図の自動展開機能(セット/グループ機能と完全自動処理機能)

 TB-CAD32/64(通常版)のセット/グループ機能のご利用で、お客様側で自動展開パターンマスタを構築でき、自社のオリジナルなバラ図を作成することができます。そのため開発の費用や時間の浪費や社内機密の外部漏洩の予防につながります。
 完全自動処理機能をTB-CAD64でご用意しております。完全オーダー製の『建具自動展開プログラム(STEEL DOOR PACKAGE)』は こちら を選択して下さい。
 セット/グループ機能と完全自動処理機能で作成した部品データは、手書きデータと混在させて処理が可能で、両データをまとめてのネスティング処理やNCデータ作成ができます。

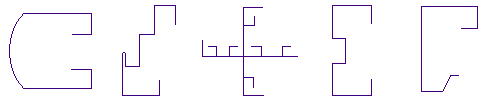

断面図


・マウスで寸法を気にせずに断面図を自由に描くことができます。一般扉枠、AT・防火・軽量・チャンバーなどの扉枠や配電盤などのタイプに関係なく入力が可能です。
・つぶし形状やアール形状も簡単に描くことができ、鉛筆で用紙に書くより速くて綺麗に描けます。
・断面の辺は図面寸法を入力すると切断寸法を計算します。
・断面の角にはプレーナの指示ができます。
・アマダ製NTベンダーに断面図を書き出す機能『断面形状出力プログラム(アマダ製NTベンダー専用)』をご用意しております。詳しくはこちら を選択して下さい。

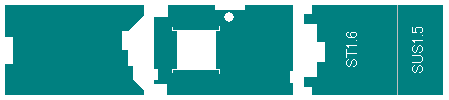

展開図


・断面図の角からの位置を指定すると展開図上に切欠寸法が表示されます。
・使用頻度が高い形状はパターン登録機能で展開図を再利用することができます。
・展開図に切欠図形をイメージサイズ(実尺でない)で見やすく描けます。
・実作業に近い操作で、簡単に手で描いたような展開図に仕上がります。
・トメ加工や差込穴など仕上げが簡単で溶接部分が少なくなります。

・勾配付きの笠木の天端など図面上のデータを入力するだけで平面に落としたアールの展開図を作成します。


TBCADシステムの機能比較

下記製品ラインナップをご用意しております。
 Version  Editoin  種類  機能
 TB-CAD64
 (※1)
Premium Editoin  通常版 ・Premium専用機能をご利用できます
Steel Door Packageが構築できます
Cad Import Packageが構築できます
 機能限定版 (※3)
 Pro Editoin  通常版 ・新画面(TB-CAD32と同じ)による操作
Steel Door Packageが構築できます
Cad Import Packageが構築できます
 機能限定版 (※3)
 Basic Editoin  通常版 ・旧画面(TB-CAD32と同じ)による操作
  TB-CAD32
 (※2)
  Pro Editoin  通常版 ・新画面による操作
Cad Import Packageが構築できます
  Basic Editoin  通常版 ・旧画面による操作
Cad Import Packageが構築できます
※1 2018年1月(予定)からリリースを開始します。
※2 2019年1月31日(予定)でサポートが終了します。
※3 Steel Door Package専用で、単独での販売はしておりません。バラ図の自動展開機能(セット/グループ機能)とパラメータが利用できません。
