断面形状出力プログラム(アマダ製NTベンダー専用)の特徴

　アマダ製バラ図変換ソフトで長尺製品の曲げ順を指示する場合、オペレーションが面倒でした。この曲げデータ作成プロセスを効率化するため、ＴＢ-ＣＡＤからＡＰ１００へ「断面形状」を自動書き出しする「断面形状出力プログラム」機能を準備いたしました。

• ＡＭＮＣでのプログラム作成時間の短縮

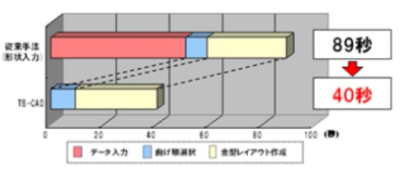

  データ入力・曲げ順選択・金型レイアウト作成の内、データ入力作業が不要になり、曲げデータ作成時間が５５％削減されます。

• ＡＭＮＣでの入力ミスの削減
  ＴＢ-ＣＡＤから直接ＡＰ１００に断面形状（断面寸法・角度付き）が書き出されるので、入力作業が不要になり、寸法入力ミスが削減されます。
• 断面形状出力プログラムは、TB-CAD32/64上で動作するオプションプログラムです。
• ＨＤＳシリーズ・ＨＧシリーズのＮＴベンダーに対応しています。

---

アマダ製バラ図変換ソフト

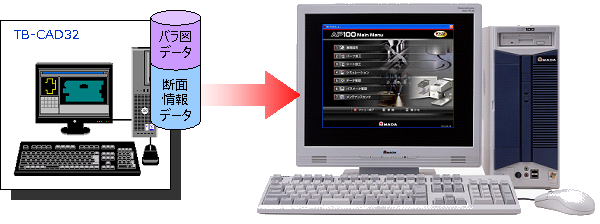

ＴＢ-ＣＡＤからＡＰ１００に断面情報データを書き出します。

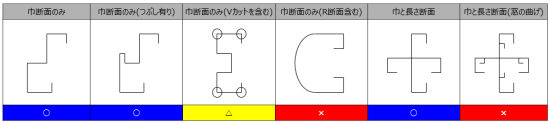

• 〇印はＡＰ１００に書き出し可能な断面です。
  △印のＶカット指示された角の伸び値は、ＮＴベンダーで手修正が必要です。

---

バーコード付き作業指示書

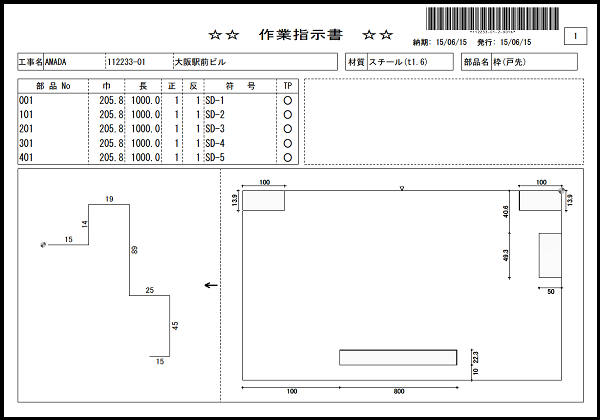

ＴＢ-ＣＡＤからバーコード付きの作業指示書を印刷します。

• 関連付けされたデータは曲げ工程が同じであるため、先頭の部品Ｎｏのデータの情報を採用します。

---

ＡＭＮＣ

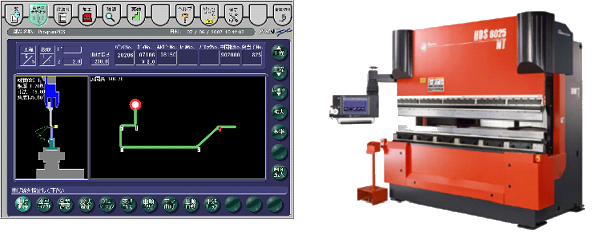

ＡＭＮＣで作業指示書のバーコードを読み込むとＴＢ-ＣＡＤの断面図が表示されます。

• 曲げ順や突き当て点を指示します。
• 曲げ辺を曲げたい順番にタップして曲げ順を指示します。
• 金型とパーツが干渉する場合は、干渉しない金型に変更します。
• 段取の確認と工程データの確認を行い、シミュレーションで曲げ順の確認が行えます。
• 必要であれば、空運転を実行して動作確認が行えます。

---
