座標比較機能

　『座標比較機能』は、3D配置した外枠・扉・補強などの部品の図形の座標を比較する機能です。 実際に組んだ状態での座標確認なので、正確な数値の確認が可能になっています。

座標比較機能の特徴

• 座標比較機能の画面を起動すると、展開図の図形が一覧され、座標比較する図形を選択できます。
• 対象図形は、丸形・矩形(中心)・金物・特殊・二重丸・差込穴凸・差込穴凹の中心押さえの作図パターンです。ただし、計装図の図形は対象外です。

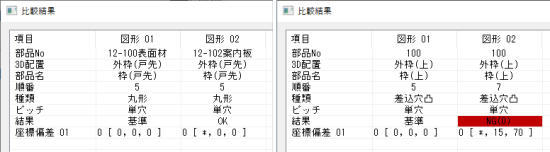

• 結果はリスト画面に一覧され、NGの場合は座標の偏差で誤差の値が確認できます。

• 展開図で図形に座標比較の指示を行うと、座標比較の対象となり、すぐに比較できます。
• 単穴図形と単穴図形、ピッチ図形とピッチ図形の比較ができます。
• 部品No、3D配置、部品名、種別(作図パターン)の絞込みができます。

---

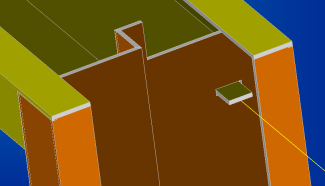

金物の押さえ位置の確認

• 外枠・扉・補強に貼り付けた金物の座標を比較します。

---

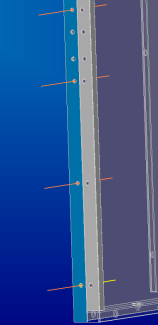

中間ピッチ(ビス止め工法)の図形位置の確認

• 扉・補強に貼り付けた中間ピッチ(ビス止め工法)の図形の座標を比較します。

---

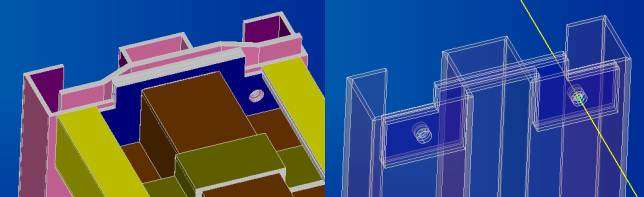

ガイドの穴位置の確認

• 縦枠と案内板のガイド穴の座標を比較します。

---

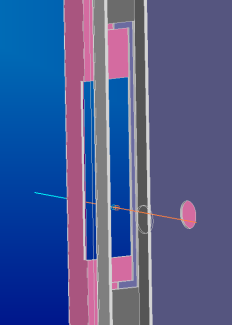

差込穴凸凹(ほぞ穴)の位置の確認

• 縦枠と横枠の差込穴凸凹(ほぞ穴)の座標を比較します。

---

---
