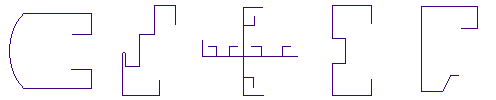

断面図 | |
 |
||
 |
マウスで寸法を気にせずに断面図を自由に描くことができます。一般扉枠、ＡＴ・防火・軽量・チャンバーなどの扉枠や配電盤などのタイプに関係なく入力が可能です。 | |
|
つぶし形状やアール形状も簡単に描くことができ、鉛筆で用紙に書くより速くて綺麗に描けます。 | |
|
断面の辺は図面寸法を入力すると切断寸法を計算します。 | |
|
断面の角にはプレーナの指示ができます。 | |
 |

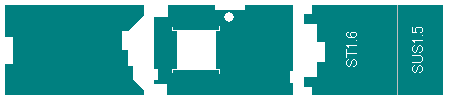

展開図 | |
 |
||
 |
断面図の角からの位置を指定すると展開図上に切欠寸法が表示されます。 | |
|
使用頻度が高い形状はパターン登録機能で展開図を再利用することができます。 | |
|
展開図に切欠図形をイメージサイズ（実尺でない）で見やすく描けます。 | |
|
実作業に近い操作で、簡単に手で描いたような展開図に仕上がります。 | |
